實驗室氣路建設規劃指實驗室氣體工程，即從氣瓶至儀器終端之間連接的管線。實驗室氣體管路安裝是從氣源鋼瓶站(氣瓶間)總閥門到各相關的儀器間工作臺上各個氣體閥門, 一系統的工藝流程。氣路系統主要應用于處理高純度氣體，或有毒氣體和腐蝕性氣體的控制設備，是真正的針對實驗室的氣路系統。 本文是萬致實驗室氣體氣路專業設計師談及的實驗室氣體管路設計的安裝、施工、工藝的要求。
常規實驗室常用到相關氣體、實驗室氣體布局規劃的兩種方式。除此外,實驗室氣體氣路的設計,還包括了相關配件的材質選取、氣體管路的安裝工藝、氣體系統的安全可靠檢測、氣體鋼瓶更換、運輸安全等方面的考慮工作。醫用氣體管路工程的設計與其它實驗室氣體管路工程的布局設計有所不同,但其用的到配件、布局規劃的原理、安裝工藝的要求是大致相同的。
實驗室氣體系統的配件有包括氣源集合壓力控制部分(匯流排) ;實驗氣體輸氣管路線部分( EP級不銹鋼管) ; 二次調壓分流部分(功能柱)以及與儀器連接的終端部分(接頭、截止閥等) ;鋼瓶固定架、鋼瓶柜、鋼瓶接頭、金屬軟管、半自動切換裝置、一級減壓器、二級減壓器、焊接三通、焊接大小頭、卡套閥門、不銹鋼管道(BA)、壓力表、可燃有毒氣體監測報警裝置等等。
所有的管路、閥門、力表都由高質量的不銹鋼構成,并且都是標準配件。

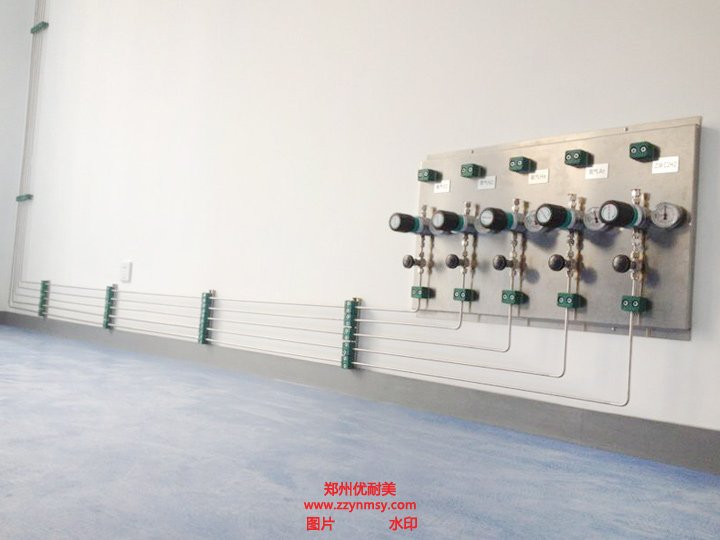

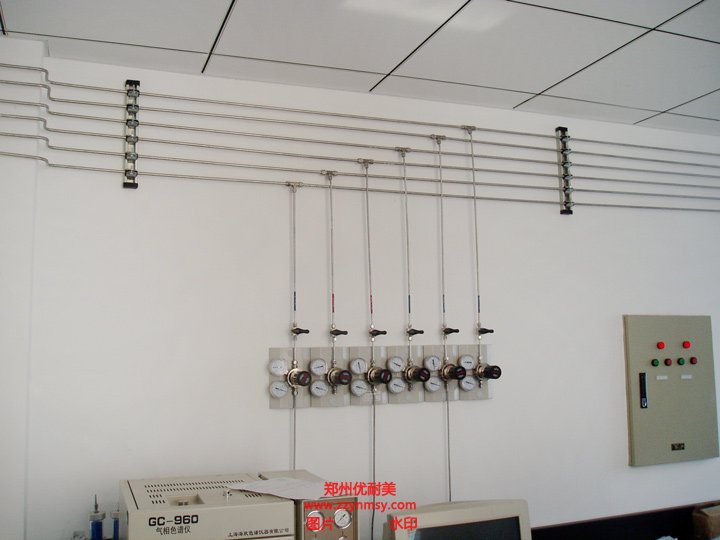

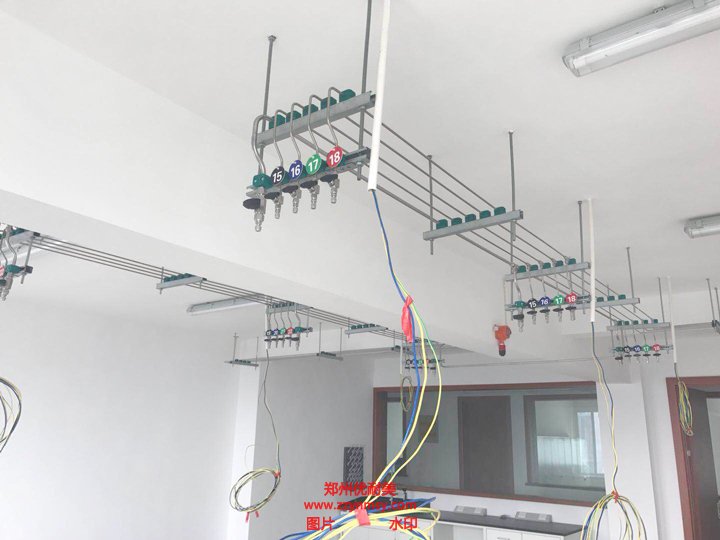

實驗室氣體氣源(除實驗室制氣)大多是采用由高壓氣體鋼瓶儲送供氣。通過安裝半自動轉換控制閥,可以便于氣瓶間的更換。集中式氣體供氣系統,其主要的控制閥門和減壓閥都是安裝于間外的,這樣便于對氣體開、關,和增減壓的控制。不同的氣體對應的閥門控制要做明顯的標識。實驗室氣體管路材質主要為不銹鋼,安裝于天花板下方,沿著墻布設，便于檢查、管理和維修。此外,中央臺氣體管路的引入通過服務柱,或設計服務柱作氣路管路導引。所有的氣體管路在工作臺上有相應的控制閥門或增減壓氣閥調節,便于操作。所有氣體管路的連接采用無縫焊接。
實驗室氣體管路工程安裝事項及工藝要求:
1.氣體管路采用不銹鋼材質,在管路上好設個雜質、水分過慮的凈化裝置。
2.所有氣體管路材質都是選用高質量、退火、 無縫不銹鋼。銅管只在氣體管路的末端或?qū)怏w純度要求不高的地方使用(比如通風柜、實驗臺)。
3.氣體管路需要有安全壓力釋放閥門、壓力調節閥門、壓力表來指示氣體壓力。
4.安全減壓閥要有標示,標明壓力釋放級別。管路布置,每隔一段距離設明確標識,指示氣路流向等。
5.氣體管路及相關配件支架等,應考慮到防腐防蝕等因素,選用渡鋅或防腐防蝕的材質配件。
6.管路支管都宜明敷,所有管道注意通風措施的條件。
7.為維護維修留出足夠的空間。
