實驗室氣體管路設計需嚴格遵循《實驗室供氣系統設計規范》《建筑設計防火規范》等標準，以安全優先、適配精準、可擴展、易運維為原則。
一、設計原則
1.安全性
氣體管路設計需充分考慮氣體特性，如易燃易爆、毒性、腐蝕性等，確保系統能夠有效防止泄漏、爆炸等安全事故。
易燃易爆氣體管路應設置防爆裝置，有毒氣體管路需配備泄漏報警系統。
2.穩定性
確保氣體壓力、流量和純度的穩定性，避免因氣體波動影響實驗結果。
使用減壓閥、穩壓閥和過濾器等設備進行調節和控制。
3.靈活性
采用模塊化設計，便于后期擴展或調整。
管路布局應合理，避免交叉干擾，方便維護和管理。
4.經濟性
在滿足安全和功能需求的前提下，優化管路走向，減少不必要的彎頭和接頭，以降低材料成本和施工難度。
二、設計步驟
1.需求分析
明確實驗室氣體需求，包括氣體種類、用量、壓力要求、純度要求等。
了解實驗室布局和空間限制，以便合理規劃管路走向。
2.管路材料選擇
不銹鋼管：適用于高純度和高壓氣體。
銅管：常用于低溫氣體。
PVC管：適用于低壓、非腐蝕性氣體。
3.管路布局設計
遵循“短、直、少彎”的原則，以減少氣體流動阻力。
明敷管道應有通風措施，通風次數為每小時1~3次。
4.設備選型與配置
減壓閥、過濾器、流量計、壓力表等設備的選擇應根據氣體特性進行。
易燃易爆氣體需配置防爆裝置和泄漏報警系統。
5.圖紙繪制與審核
繪制詳細的管路布置圖，并經過專業人員審核，確保設計符合相關標準和規范。
三、施工環節
1.施工準備
對設計圖紙進行詳細交底，確保施工人員了解設計意圖和技術要求。
準備好所需的材料、工具和設備，并對施工現場進行清理和布置。

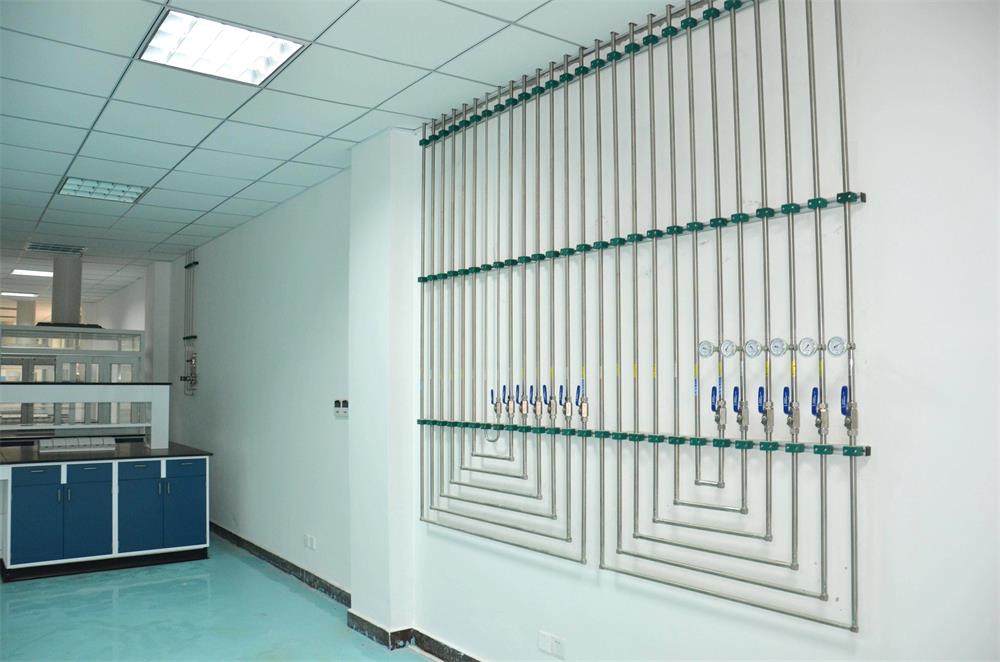

2.管路安裝
嚴格按照設計圖紙進行安裝，確保管路的走向、高度和間距符合要求。
金屬管材采用焊接或卡套連接，非金屬管材采用膠接或螺紋連接。
3.設備安裝與調試
安裝減壓閥、過濾器、流量計等設備，并進行調試，確保系統運行穩定，無泄漏現象。
4.系統測試與驗收
進行氣密性測試、壓力測試和流量測試，確保系統符合設計要求和相關標準。
四、維護與管理
1.定期檢查
定期檢查管路連接處、閥門、過濾器等設備的密封性和運行狀態。
對易燃易爆和有毒氣體管路進行泄漏檢測。
2.清潔與保養
定期清潔管路和設備，防止灰塵和雜質積累影響氣體純度。
對高純度氣體管路進行吹掃和置換。
3.記錄與檔案管理
建立完善的氣體管路系統檔案，記錄設計圖紙、施工記錄、測試報告、維護記錄等信息。
五、常見問題與解決方案
1.氣體泄漏
檢查管路連接不嚴密、閥門損壞或設備老化，及時更換部件并加強密封處理。
2.氣體純度不足
清潔管路、更換過濾器、檢查氣體源。
3.壓力不穩定
檢查減壓閥、清理管路、調整氣體供應。
科學合理的設計、高質量的施工以及嚴格的維護管理，是確保實驗室氣體管路系統安全、穩定運行的關鍵。通過不斷優化設計和施工工藝，實驗室氣體管路工程將為科研工作提供更加可靠的氣體供應保障。
